Технология забивки свай
Компанией УстановкаСвай осуществляется забивка свай по всему региону Москвы. Мы специализируемся на поставке свай, техники и применении этой техники для забивки железобетонных свай, а так же для бурения лидерных скважин под сваи.
Вы можете обратиться к нашу компанию за данными услугами заполним форму внизу страницы, либо по телефонам указанным в шапке сайта.
На этой странице вы узнаете какие мы сваи забиваем, какую технику для этого используем, расскажем о технологии забивки свай и о схемах их забивки. Можно выделить следующие виды сваи по способу их забивания:
- Буро забивные;
- Забивные;
- Вдавливаемые;
- Буроиньекционные;
Выбор того или иного способа забивки сваи зависит от технико-экономических показателей и учета достоинств и недостатков того или иного метода.
Наша компания погружает сваи методом забивки и вдавливания и располагает для этого всем необходимым оборудованием. Для забивки мы используем железобетонные сваи, классифицирующиеся согласно стандарту ГОСТ № 19804 по типу «С» и «СГ»:
- Тип «С» — железобетонные сваи сплошного квадратного сечения 30*30, 35*35 и 40*40 см. (цельные и составные);
- Тип «СГ» — сваи прямоугольного сечения 25*35 сантиметров.
Важно: данные сваи полностью обеспечивают потребности жилищного и промышленного строительства, они могут использоваться для обустройства фундаментов под дома любой этажности во всех распространенных в центральном регионе России типах грунтов.
Сваи квадратного сечения изготавливаются из бетона марок М200 и М250, они соответствуют стандарту морозостойкости F100 (без снижения первоначальной прочности выдерживают сто циклов замораживания и оттаивания) и стандарту водонепроницаемости W2 (обладают нулевым водопоглощением при прямом давлении жидкости в 0.2 мПа).
Рис: Железобетонные сваи квадратного сечения тип «С»
Длина цельных свай квадратного сечения может доходить до 14 метров. При необходимости заглубления опоры на большую глубину мы используем составные сваи, которые состоят из двух соединяющихся элементов, общая длина которых при наращивании может доходить до 28 метров.
Важно: при необходимости мы можем использовать сваи с предварительно напрягаемой арматурой (технология дополнительного уплотнения бетона), которые способны выдерживать максимальные нагрузки в процессе эксплуатации.
Также наша компания выполняет погружение стального шпунта. Мы работаем со следующими видами шпунтового металлопроката:
- Шпунт Ларсена, тип Л4, Л5, Л5-УМ;
- Трубошпунт диаметром до 100 см;
- Плоский шпунт.
Рис: Стальной корытообразный шпунт Ларсена
По индивидуальной договоренности с клиентом мы можем осуществить погружение шпунта любых распространенных типоразмеров. Одним из ключевых преимуществ нашей компании, в сравнении с конкурентами, является высокая скорость выполнения свайных работ. Оперативные сроки реализации проектов достигаются за счет использования современной сваебойной техники, которая обладает высокой эффективностью при работе во всех типах грунтов.
Парк техники компании «Установка Свай» состоит из следующих сваебойных машин: PM20 — это гусеничная сваебойная установка производства одного из лидеров мирового рынка тяжелой строительной техники, финской компании Junttan. Отличительной чертой данного копра является высокая продуктивность — PM20 способен погружать до 60 железобетонных свай в течении одной рабочей смены.
Рис: Сваебойная установка Junttan PM20
Забивка свай выполняется с помощью мощного гидравлического молота Junttan HHK-5A, масса ударной части которого составляет 5 тонн. Данный молот способен погружать сваи весом до 3.5 тонн в высокоплотные, в том числе мерзлые, грунты. При этом его работа не сопровождается сильными динамическими и вибрационными воздействиями на основания близстоящих сооружений, что позволяет использовать установку для обустройства свайных фундаментов в черте города с плотной застройкой.
Важно: Junttan PM20 работает со сваями длиной до 14 метров и сечением от 30*30 до 40*40 сантиметров.
- Универсальный сваебойный агрегат (УСА);
УСА — проверенная рабочая лошадка отечественного производства, которая отличается высокой надежностью и безотказностью при любых режимах работы. УСА оборудована на колесной базе от КРАЗа-250К, это мобильная установка с высокой проходимостью, для передвижения которой по дорогам общего назначения не требуются специальные разрешения.
Рис: Универсальный сваебойный агрегат (УСА)
УСА оборудована дизельным молотом трубчатого типа УР-180. Рабочая платформа данной установки поворотная, что дает возможность погружать ЖБ сваи в радиусе 6-ти метров вокруг машины, не меняя ее расположения на участке, при этом забивка может выполняться как вертикально, так и наклонно.
Важно: УСА работает со сваями массой до 5-ти тонн и длиной до 12 метров, сечение — 30*30 и 35*35 см. Средняя продуктивность — 20 свай в течении одной рабочей смены.
- Бурильно-сваебойная машина БМ-811.
БМ-811 является копровой установкой многофункционального назначения, которая способна бурить лидерные скважины и погружать в них ЖБ сваи и шпунт без замены навесного оборудования.
Рис: Бурильно-сваебойная машина БМ-811
Для лидерного бурения БМ-811 укомплектована непрерывным шнековым буром, она способна создавать скважины под сваи на глубину до 16 метров (глубина бурения за одну проходку — 8 метров, такая скважина создается в течении 5-6 минут). Максимальный диаметр скважин — 500 мм.
Важно: забивку свай БМ-811 выполняет дизельмолотом трубчатого типа СП-75А с массой бойка в 1.25 тонн. Данная установка работает со сваями весом до 3 тонн и длиной до 8 метров. Сечение — 30*30 см.

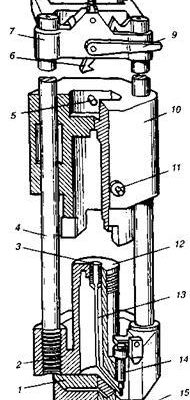

Процесс забивки свай стандартный и осуществляется ударным дизель молотом. Такие молоты представляют собой тяжелые металлические оголовки, которые подвешены на тросах.
Для направления сваи мы применяем копер — это механизм для подвешивания и направления свайного молота с одновременной подачей (подъемом, подтягиванием и направлением) сваи. На необходимую высоту они поднимаются при помощи лебедок, а затем свободно падают на сваю, забивая ее при этом в грунт.
Подобные дизель-молоты монтируются, как правило на тяжелую технику, иногда на гусеничные краны, иногда на колесные.
Забивные железобетонные сваи передают нагрузку от здания к грунту за счет трений в грунте.
Важно: ключевым этапом подготовительных работ, от которого непосредственно зависит оптимизация процесса забивки, является раскладка железобетонных свай по расходным складам. Сваи должны размещаться по периметру рабочей площадки так, чтобы они находились в зоне досягаемости лебедки копра, с помощью которых конструкция подтягивается к сваебою.
Рис: Процесс установки сваи в положение для забивки
Процесс забивки ЖБ свай состоит из нескольких технологических этапов:
- Перед началом забивочных работ на каждую сваю краской наносятся размерные пометки с шагом в 1 метр, которые позволяют визуально контролировать глубину погружения столба;
- Далее свая зацепляется лебедкой копра и волоком подтягивается к установке, после чего выполняется ее строповка (для этого на свае предусмотрены специальные монтажные петли);
- Происходит подъем свайного столба в воздух и установка конструкции в вертикальном положении. Верхняя часть столба подводится под наголовник дизельного молота, молот опускается по копровой мачте и фиксирует сваю;
- Свая закрепляется в направляющих копровой мачты и устанавливается на место погружения (отклонение острия свайного столба от точки забивки не должно превышать 1 см). Проверяется совпадения осей сваи и ударной части дизель молота;
- После того как свая подвешена и направлена в точку погружения начинается непосредственно процесс забивки. Первые удары дизельмолота по свае выполняют направляющую функцию. Они наносятся в единичном порядке с небольшой высоты (20-40 см), чтобы столб правильно вошел в почву. После углубления сваи на 1-1.5 метров сила и амплитуда ударов дизельмолота увеличиваются до максимальной;
- В процессе забивки выполняется непрерывный контроль за вертикальностью погружения сваи. Если конструкция отклоняется от проектной оси более, чем на 1%, ее положение корректируется с помощью стяжек либо подпорок. Если принудительная корректировка не дает результатов, свая извлекается с грунта и забивается повторно.
Рис: Забивка ЖБ сваи копровой установкой Junttan PM20
При каждом ударе дизель молота свая погружается на определенную глубину. Чем дальше она заходит в почву, тем меньшей будет глубина погружения от одного удара. Момент, когда погружение столба становится визуально неразличимым называется отказом сваи.Важно: забивка сваи выполняется до наступления проектного отказа.
погружения сваи
Сваи погружаются в грунт вертикально, иногда при необходимости наклонно, в зависимости от нагрузки. Сваи должны быть сделаны из высококачественного материала, чтобы в процессе забивания они не разрушались.
Полезные для Вас материалы:
- Несущая способность сваи
- Бурение под фундамент
Погружение железобетонных свай всегда выполняется по предварительно спланированной схеме, которая определяет порядок забивки.
Важно: необходимость следования установленной схеме обуславливается двумя факторами: во-первых — оптимизируется время передвижения копра по строительной площадке, что сокращает время проведения работ, во-вторых — достигается равномерное распределение нагрузки на грунт, что дает большую вероятность наступления проектного отказа на первом этапе забивки.
Рис: а) рядовая схема; б) секционная схема; в-г)спиральные схемы
Существует три основные схемы забивки свай: Данная схема применяется при проведении работ в условиях несвязных песчаных грунтов, несклонных к уплотнению под воздействием динамических нагрузок из-за отсутствия жестких структурных связей. При такой схеме копр последовательно забивает каждый ряд свайного поля.
Применяется при обустройстве свайных полей в глинистых и суглинистых грунтах. Существует два подвида спиральной схемы — обратная, когда сваебой начинает забивку с центра свайного поля и движется по выходящей траектории, и последовательная, при которой копр начинает работать с краев и движется к центру.
Последовательная спираль реализуется в грунтах нормальной плотности, обратная — в плотных грунтах.Секционная схема применяется в условиях высокоплотных грунтов. Копр начинает движение с крайнего участка свайного поля, забивая первые 2 ряда свай, далее он пропускает третий ряд и начинает работать на четвертом. Когда первая проходка свайного поля полностью завершена производится погружение оставшихся свайных рядов.
На сегодняшний день в строительстве широкое применение получили забивные железобетонные сваи. И если обратиться к статистике, то работы по устройству железобетонных сваи, составляют 90% от общего объема свайных работ.
Использование железобетонных свай в плотных грунтах может привести к тому, что произойдет перерасход материала, а также неиспользование всей несущей способности и снижение эффективности их применения.
Именно по этой причине, правильный выбор установки свай играет определяющую роль в процессе строительства в целом. Обратившись к нам, ошибки в проектировании исключаются.
