ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ
Технология погружения свай
С предприятий стройиндустрии сваи доставляют в готовом для погружения в грунт виде. В зависимости от характеристик грунта существует ряд методов устройства свай, в том числе ударный, вибрационный, вдавливанием, завинчиванием, с использованием подмыва и электроосмоса, а также различными комбинациями этих методов.
Ударный метод основан на использовании энергии удара (воздействия ударной нагрузки), под действием которой свая своей нижней заостренной частью внедряется в грунт. По мере погружения она смещает частицы грунта в стороны, частично вниз или наверх. В результате погружения свая вытесняет объем грунта, практически равный объему ее погруженной части.
Ударную нагрузку на оголовок сваи создают специальные механизмы:
паровоздушные молоты, которые приводятся в действие силой сжатого воздуха или пара, непосредственно воздействующих на ударную часть молота;
дизель-молоты, работа которых основана на передаче энергии сгорающих газов ударной части молота;
вибропогружатели — передача колебательных движений рабочего органа на сваю (использование вибрации);
вибромолоты — сочетание вибрации и ударного воздействия на сваю.
Вибропогружатели и вибромолоты чаще используют при погружении трубчатых свай-оболочек большого диаметра, при погружении в грунт и извлечении шпунтовых свай.
Рабочий цикл молотов всех типов состоит из двух тактов: холостого хода, в течение которого происходит подъем ударной части на определенную высоту, и рабочего хода, в течение которого ударная часть с большой скоростью движется вниз до момента удара по свае.
В молотах двойного действия в точке максимального подъема ударная часть получает дополнительную энергию, на сваю действуют эта энергия и масса ударной части молота. В процессе работы молота корпус его остается неподвижным на голове погружаемой сваи, ударная часть молота движется внутри корпуса.
Энергия сгорания не только поднимает ударную часть молота на предельную высоту, но и воздействует на нее ударом, когда она под действием силы тяжести падает вниз. Подача топлива и его возгорание в зависимости от положения ударной части выполняются автоматически.
Дизель-молоты, по сравнению с паровоздушными, отличаются более высокой производительностью, простотой в эксплуатации, автономностью действия и более низкой стоимостью. Автономность обеспечивается путем подъема за счет рабочего хода двухтактного дизельного двигателя.
https://www.youtube.com/watch?v=KeJ0-Mj8E7U
На строительных площадках применяют штанговые и трубчатые дизель-молоты (рис.4). Ударная часть штанговых дизель-молотов — подвижный цилиндр, открытый снизу и перемещающийся в направляющих штангах. При падении цилиндра на неподвижный поршень в камере сгорания воспламеняется смесь воздуха и топлива.
В трубчатых дизель-молотах неподвижный цилиндр, имеющий пяту, является направляющей всей конструкции. Ударная часть — подвижный поршень с головкой. Воспламенение смеси происходит при ударе головки поршня по поверхности сферической впадины цилиндра.
Рис.4. Схемы дизель-молотов:
а — штангового; б — трубчатого; 1 — подвижный цилиндр; 2 — направляющие штанги; 3 — поршень; 4 — подвижный поршень; 5 — головка; 6 — неподвижный цилиндр; 7 — опорная часть
Главное преимущество дизель-молота трубчатого типа над штанговым в том, что при одинаковой массе ударной части они обладают значительно большей (в 2-3 раза) энергией удара. Рекомендуется следующее отношение массы ударной части молота к массе сваи: для штанговых молотов 1,25; для трубчатых — 0,5-0,7.
В комплект молота входит наголовник, необходимый для закрепления сваи в направляющих сваебойной установки, предохранения головы сваи от разрушения ударами молота и равномерного распределения удара по площади сваи. В этой связи внутренняя полость наголовника должна соответствовать очертанию и размерам головы сваи и жестко на ней быть закрепленной.
Для подъема и установки сваи в заданное положение и для забивки свай с обеспечением передачи усилия от молота сваи строго в вертикальном положении применяют специальные устройства — копры (рис.5). Основная рабочая часть копра — его стрела, вдоль которой устанавливают перед погружением молот, опускают и поднимают его по мере забивки сваи.
Рис.5. Сваебойные копровые установки:
а — мостовая; б — рельсовая универсальная; в — на базе экскаватора; г-на тракторе; д — на автомобиле; 1 — кабина; 2 — копровая мачта; 3 — мост; 4 — рельсовый путь;
5 — свая; 6 — оголовник с блоками; 7 — ходовая тележка; 8 — поворотная платформа; 9 — молот; 10 — базовая машина; 11 — стрела; 12 — распорка; 13 — гидроцилиндр;
Универсальные копры имеют значительную собственную массу до 20 т. Монтаж и демонтаж таких копров, устройство для них подкрановых путей — достаточно трудоемкие процессы, поэтому универсальные копры применяют для забивки свай длиной более 12 м при большом объеме свайных работ на объекте.

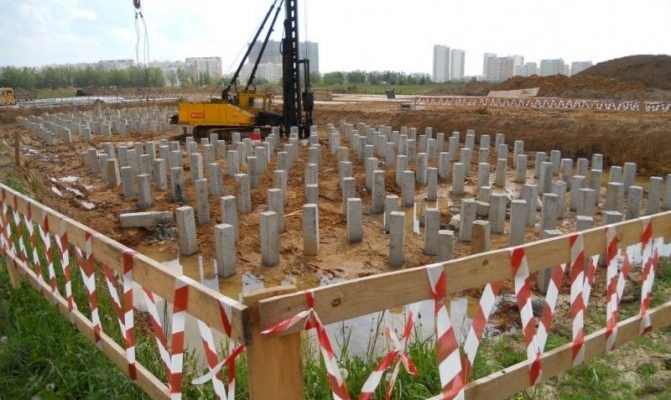

Наиболее распространены в промышленном и гражданском строительстве сваи длиной 6-10 м, которые забивают с помощью самоходных сваебойных установок. Такие установки маневренны и имеют механические устройства для подтаскивания и подъема на необходимую высоту сваи, закрепления головы сваи в наголовнике, в вертикальном выравнивании стрелы со сваей перед забивкой.
Забивка свай состоит из трех основных повторяющихся операций:
— передвижка и установка копра на место забивки сваи;
— подъем и установка сваи в позицию для забивки;
Центр тяжести свайного молота должен совпадать с направлением забивки сваи. Свайный молот поднимают на высоту, достаточную для установки сваи, с некоторым запасом на ход молота и в таком положении закрепляют. При забивке стальных и железобетонных свай молотами одиночного действия обязательно применение наголовников для смягчения удара и предохранения головы сваи от разрушения.
В процесс забивки свай входят установка сваи в проектное положение, надевание наголовника, опускание молота и первые удары по свае с высоты 0,2-0,4 м, после погружения сваи на глубину 1 м — переход к режиму нормальной забивки. От каждого удара свая погружается на определенную глубину, которая уменьшается по мере заглубления сваи.
Отказ — глубина погружения сваи за определенное количество ударов обычно молота одиночного действия или за единицу времени для молотов двойного действия. Величина отказа — среднее от 10 или серии ударов в единицу времени.
Залог — серия ударов, выполняемых для замера средней величины отказа: для паровоздушных молотов в залоге 20-30 ударов; для дизель-молотов одиночного действия в залоге 10 ударов; для дизель-молотов двойного действия отказ определяют за 1 мин. забивки.
Замеры проводят с точностью до 1 мм, забивку прекращают при получении заданного по проекту отказа (расчетного). Если средний отказ в трех последовательных залогах не превышает расчетного, то процесс забивки сваи считается законченным.
Если при погружении свая не дошла до проектной отметки, но уже получен заданный отказ, то этот отказ может оказаться ложным, вследствие возможного перенапряжения в грунте от забивки предыдущих свай. Через 3-4 дня свая может быть погружена до проектной отметки.
Погружение свай вибрированием осуществляют с использованием вибрационных механизмов, оказывающих на сваю динамические воздействия, которые позволяют преодолеть сопротивление трения на боковых поверхностях сваи, лобовое сопротивление грунта, возникающее под острием сваи, и погрузить сваю на проектную глубину (рис.6).
На скорость погружения и амплитуду колебаний влияют масса вибрирующих частей сваи и вибратора, его эксцентриситет, плотность грунта, участвующего в колебаниях, частота колебаний вибропогружателя. Благодаря вибрации для погружения свай в грунт требуется усилия иногда в десятки раз меньшие, чем при забивке.
Рис.6. Вибропогружение свай:
а — сваепогружающая установка; б — вибропогружатель с подрессоренной пригрузкой; в — вибромолот; 1 — вибропогружатель; 2 — экскаватор; 3 — свая; 4 — электродвигатель;
Для погружения свай в грунт вибрированием используют вибропогружатели, которые подвешивают к мачте сваепогружающей установки и жестко соединяют с наголовником сваи. Действие вибропогружателя основано на принципе, при котором вызываемые дисбалансами вибратора горизонтальные центробежные силы взаимно ликвидируются, в то время как вертикальные силы суммируются.
Амплитуда виброколебаний и масса вибросистемы, в которую входят свая, наголовники и вибропогружатель, должны обеспечить вибрацию примыкающим слоям грунта, включение их в эту систему, в результате происходит раздвижка зерен грунта под контуром погруженной части сваи.
Способ наиболее приемлем в песчаных грунтах, водонасыщенных мелких и пылеватых фунтах, где скорость погружения может достигать 3,5-7 м/мин. Этим методом погружают сплошные и полые железобетонные сваи, сваи-оболочки, металлический шпунт.
При глинистых и тяжелых суглинистых грунтах под острием сваи может возникнуть глинистая подушка, которая снижает несущую способность сваи до 40%. Поэтому на заключительной стадии погружения, на последние 15-30 см свая погружается в грунт ударным способом.
При выборе низкочастотных погружателей (до 420 кол/мин), применяемых при погружении тяжелых железобетонных свай и трубчатых свай диаметром 1000 мм и более, необходимо, чтобы момент эксцентриков превышал массу вибросистемы не менее чем в 7 раз для легких грунтов и в 11 раз для средних и тяжелых грунтов.
Для погружения легких свай массой до 3 т и металлического шпунта в грунты, не оказывающие большого лобового сопротивления под острием сваи, применяют высокочастотные (от 1500 кол/мин) вибропогружатели с подрессорной пригрузкой, состоящие из самого вибратора и присоединенного к нему с помощью системы пружин дополнительного пригруза с расположенным на нем электродвигателем.
Вибрационный метод наиболее эффективен при несвязных водонасыщенных грунтах. Применение метода для погружения свай в маловлажные плотные грунты возможно лишь при устройстве лидирующих скважин, т.е. при предварительном пробуривании скважин.
Более универсальным является виброударный способ погружения свай с помощью вибромолотов. При работе вибромолота наряду с вибрационным воздействием на сваю периодически опускается ударник, оказывая и динамическое воздействие на голову сваи.
Наиболее распространены пружинные вибромолоты. В них при вращении валов с дебалансами в противоположных направлениях создаются постоянные колебания. Когда зазор между ударником и наковальней сваи оказывается меньше амплитуды колебаний, ударник периодически ударяет через наковальню по свае.
Вибромолоты могут самонастраиваться, т.е. увеличивать энергию удара с повышением сопротивления грунта погружению сваи. Масса ударной части вибромолота применительно к погружению железобетонных свай должна быть не менее 50% от массы сваи и составлять 650-1350 кг.
Виброударный способ применим в связанных плотных грунтах, и позволяет в 3-8 раз быстрее при одинаковой мощности с вибрационным способом осуществлять погружение свай в грунт за счет одновременной вибрации и забивки. При этом должно быть обеспечено жесткое соединение вибропогружателя со сваей.
Метод вибровдавливания основан на комбинации вибрационного или виброударного воздействия на сваю и статического пригруза. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме размещены направляющая стрела с вибропогружателем и блоки, через которые проходит к вибропогружателю вдавливающий канат от лебедки.
В рабочем положении вибропогружатель, расположенный над местом погружения сваи, поднимает сваю и устанавливает ее вместе с закрепленным наголовником на место ее забивки. При включении вибропогружателя и лебедки свая погружается за счет собственной массы, массы вибропогружателя и части массы трактора, передаваемой вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.
Метод вибровдавливания не требует устройства путей для передвижки рабочего агрегата, исключает повреждение и разрушение свай. Особенно эффективен при погружении свай длиной до 6 м.
Погружение свай вдавливанием применяют для коротких свай сплошного и трубчатого сечения (3-5 м). Статическое вдавливание осуществляется в такой последовательности: сваю устанавливают в вертикальное положение в направляющей стреле агрегата. Далее на голову сваи опускают и закрепляют оголовник, передающий давление от базовой машины (трактора, экскаватора) через систему блоков и полиспастов непосредственно на сваю, которая благодаря этому давлению постепенно погружается в грунт.
Рис.7. Схема погружения сваи статическим вдавливанием:
1 — лебедка и тяговый канат для опускания опорной плиты и подъема наголовника; 2 — растяжки стрелы; 3 — блоки; 4 — рама стрелы; 5 — наголовник с блоками; 6 — вдавливающий канат; 7 — вдавливающая лебедка;
https://www.youtube.com/watch?v=BQOfJxPDmco
Погружение свай завинчиванием основано на завинчивании стальных и железобетонных свай со стальным наконечником с помощью мобильных установок, смонтированных на базе автомобилей или других самоходных средств. Метод применяют чаще всего при устройстве фундаментов под мачты линий электропередачи, радиосвязи и других сооружений, где в достаточной мере могут быть использованы несущая способность винтовых свай и их сопротивление выдергиванию (рис.8).
Рис.8. Схема процесса завинчивания сваи:
а — конструкция наконечника при погружении в слабые грунты; б — то же, в плотные грунты; в — схема погружения сваи: 1 — редуктор наклона рабочего органа; 2 — рабочий орган (кабестан); 3 — свая; 4 — наконечник сваи; 5 — выносные опоры
Установка для завинчивания состоит из рабочего органа, приводов вращения и наклона рабочего органа, гидросистемы, пульта управления, четырех гидравлических выносных опор и вспомогательного оборудования. Рабочий орган кабестан — механизм, состоящий из двух пар захватов и электродвигателя.
Захваты обжимают сваю и передают ей вращение от электродвигателя. В зависимости от назначения (передачи нагрузки на большую площадь или заглубления в плотные грунты) винтовые лопасти наконечников могут иметь в диаметре до 3 м, минимальный диаметр лопастей составляет 30 см; длина свай может превышать 20 м.
Конструкция рабочего органа позволяет выполнять следующие операции: втягивать винтовую сваю внутрь трубы рабочего органа (предварительно на сваю надевают инвентарную металлическую оболочку), обеспечивать заданный угол погружения сваи в пределах 0. 45 от вертикали, погружать сваю в грунт путем вращения с одновременным использованием осевого усилия.
Рабочие операции при погружении сваи методом завинчивания аналогичны операциям, выполняемым при погружении свай методами забивки или вибропогружения. Только вместо установки и снятия наголовника при этом методе одевают и снимают металлическую оболочку.
После завинчивания винтовой сваи (диаметр труб достигает 1 м), ее внутренняя полость заполняется бетоном. Скорость погружения винтовых свай зависит от диаметра лопасти и характеристик грунта и находится в пределах 0,2-0,6 м/мин.
Достоинства винтовых свай в их высокой несущей способности, возможности плавного погружения в грунт, восприятии отрицательных усилий.
Погружение свай подмывом грунта применяют в несвязных и малосвязных грунтах — песчаных и супесчаных. Целесообразно подмыв использовать для свай большого поперечного сечения и большой длины, но недопустимо для висячих свай. Способ заключается в том, что под действием воды, вытекающей под напором у острия сваи из одной или нескольких труб, закрепленных на свае, грунт разрыхляется и частично вымывается (рис.9).
При этом сопротивление грунта у острия сваи снижается, а поднимающаяся вдоль сваи вода размывает прилегающий грунт, уменьшая тем самым трение по боковым поверхностям сваи. В результате свая погружается в грунт под действием собственной массы и массы установленного на ней молота.
Рис.9. Подмыв грунта для погружения свай:
https://www.youtube.com/watch?v=ryssX5jNuwE
а — погружение квадратных свай с подмывом грунта; 1 — молот; 2 — трос, поддерживающий подмывные трубки; 3 — напорный шланг; 4 — подмывные трубки; 5 — свая; б — расположение подмывных трубок; в — наконечник подмывной трубы
Расположение трубок для подмыва грунта диаметром 38-62 мм может быть боковым, когда две или четыре трубки с наконечниками находятся по бокам сваи, и центральным, когда одно- или многоструйный наконечник размещен в центре пустотелой забиваемой сваи. При боковом подмыве, по сравнению с центральным подмывом, создаются более благоприятные условия для уменьшения сил трения по боковой поверхности свай.
Для подмыва грунта воду в трубки подают под давлением не менее 0,5 МПа. При подмыве нарушается сцепление между частицами грунта под подошвой и частично по боковой поверхности свай, что может в последующем привести к снижению несущей способности сваи.
Учитывая, что свая должна будет в дальнейшем воспринимать нагрузку, погружение с подмывом осуществляют только до заданного уровня, а затем с помощью сваебойной установки ее забивают до проектной глубины (на 0,5-2,0 м). При этом способе погружения производительность возрастает на 30-40% по сравнению с чистой забивкой, экономится горючее. После прекращения подачи воды и стабилизации уровня грунтовых вод, грунт уплотняется и плотно обжимает сваю.
Применение метода подмыва не допускается, если имеется угроза просадки близлежащих сооружений, а также в целом на просадочных грунтах.
Погружение свай с использованием электроосмоса применяют в водонасыщенных плотных глинистых грунтах, в моренных суглинках и глинах. Для практической реализации метода уже погруженную в грунт сваю присоединяют к положительному полюсу (аноду) электрической сети постоянного тока, а соседнюю с ней, подготовленную для погружения в грунт — к отрицательному полюсу (катоду).
При включении тока вокруг сваи с положительным полюсом резко снижается влажность грунта, а у соседней с отрицательным полюсом она наоборот резко увеличивается. В более влажной среде свая быстрее погружается в грунт, что позволяет применять сваебойное оборудование меньшей мощности.
После окончания забивки и отсоединения свай от источника тока в грунте быстро восстанавливается былая стабилизация грунта и его влажностного состояния. Благодаря этому, только за счет уменьшения влажности вокруг забитой сваи ее несущая способность значительно возрастает.
Если железобетонные сваи при методе осмоса дополнительно оснастить металлическими полосами, которые будут занимать 20-25% боковой поверхности свай, и также, уже забитую сваю подсоединить к аноду, а погружаемую с металлическими полосами к катоду, то только это позволит на 20-30% сократить трудозатраты и продолжительность погружения по сравнению с чистым методом электроосмоса.
Последовательность погружения свай. Порядок погружения свай зависит от их расположения в свайном поле и параметров сваепогружающего оборудования. Последовательность забивки свай определяется техкартой или проектом производства работ, она зависит от размеров свайного поля и свойств грунтов.
Применимы три схемы — рядовая, когда последовательно забиваются все сваи в одном ряду; спиральная, при забивке свай от центра к сваям внешних рядов и секционная, когда все поле делят на отдельные секции по ширине здания, в которых забивка осуществляется по рядовой схеме (рис.10).
Спиральная схема предусматривает погружение свай концентрическими кругами от центра к краям свайного поля, что позволяет получить минимальную протяженность пути сваепогружающей установки.
Рис.10. Схема рядовой системы погружения свай:
а — при прямолинейном расположении свай отдельными рядами; б — при расположении свай кустами; 1-15 — последовательность забивки свай
Кроме этого при погружении свай вокруг нее грунт дополнительно уплотняется. При спиральной схеме вновь забиваемые сваи находятся всегда по внешнему контуру свайного поля, поэтому напряженность уже забитого поля оказывает минимальное воздействие.
При больших расстояниях между отдельными сваями последовательность погружения может определяться в основном технологическими соображениями, прежде всего используемым оборудованием. У некоторых копров башенного типа мачты опираются на выдвижные рамы, смещающиеся примерно на 1 м.
Такими копрами можно забивать сразу сваи двух рядов с одной стоянки, что значительно снижает трассу движения копра и время на его передвижки. При сооружении подземной части жилых зданий нашли применение краны, оснащенные навесным копровым оборудованием, перемещающиеся по рельсовому пути вдоль бровки котлована здания.
При устройстве свайных фундаментов зданий большой протяженности рационально применять мостовую сваебойную установку (рис.11), представляющую собой передвижной мост, по которому перемещается тележка с копром. Сваи длиной 8-12 м забивают дизель-молотом.
Достоинством мостовой сваебойной установки является возможность точной установки свай в месте забивки, предварительная раскладка свай в зоне работ значительно сокращает операции по подтаскиванию и закреплению сваи на копре, что значительно повышает производительность и качество работ.
При погружении свай основными факторами, определяющими выбор метода и сваепогружающего оборудования, являются физико-механические свойства грунта, объем свайных работ, вид свай, глубина их погружения, производительность применяемых сваебойных установок и свайных погружателей.
Объемы предстоящих работ измеряют числом свай, которые необходимо забить, или суммарной длиной погружаемой в грунт части свай. От этих объемов, специфики фунтовых условий и заданных сроков работ зависит выбор оборудования для погружения свай и количество сваепогружающих установок.
Рис.11. Схема погружения свай мостовой сваебойной установкой:
1 — головка с блоками; 2 — дизель-молот; 3 — свая; 4 — копер; 5 — рельсы; 6 — передвижной мост 7 — кран для подачи свай
ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ
3.1. При производстве работ состав контролируемых показателей, объем и методы контроля должны соответствовать требованиям таблицы 3.1.
(СНиП 3.02.01-87, таблица 18)
| Технические требования | Предельные отклонения | Контроль (метод и объем) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Установка на место погружения свай размером по диагонали или диаметру, м: | Измерительный, каждая свая | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Без кондуктора, мм | С кондуктором, мм | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| до 0,5 | 10 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0,6-1,0 | 20 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| св. 1,0 | 30 | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Величина отказа забиваемых свай | Не должна превышать расчетной величины | То же | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Амплитуда колебаний в конце вибропогружения свай и свай-оболочек | Не должна превышать расчетной величины | Измерительный, каждая свая | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Положение в плане забивных свай диаметром или стороной сечения до 0,5 м включ.: а) однорядное расположение свай: поперек оси свайного ряда; вдоль оси свайного ряда; б) кустов и лент с расположением свай в два и три ряда: крайних свай поперек оси свайного ряда; остальных свай и крайних свай вдоль свайного ряда; 0,2d | То же | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в) сплошное свайное поле под всем зданием или сооружением: Крайние сваи; | 0,2 d | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Средние сваи; г) одиночные сваи; д) сваи колонны | 0,4 d 5 см 3 см | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Положение в плане забивных, набивных и буронабивных свай диаметром свай более 0,5 м: а) поперек ряда; б) вдоль ряда при кустовом расположении свай; в) для одиночных полых круглых свай под колонны 10 см | “ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Отметки голов свай; а) с монолитным ростверком; б) со сборным ростверком; в) безростверковый фундамент | 3 см 1 см | “ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| со сборным оголовком; г) сваи-колонны | 5 см 3 см | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Вертикальность оси забивных свай, кроме свай-стоек | 2 % | Измерительный, 20% свай, выбранных случайным образом | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Положение шпунта в плане: а) железобетонного, на отметке поверхности грунта; б) стального, при погружении плавучим краном на отметке: верха шпунта; поверхности; в) на отметке верха шпунта при погружении с суши 15 см | То же | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Размеры скважин и уширений буронабивных свай: а) отметки устья, забоя и уширений; б) диаметр скважины; | То же, каждая скважина То же, 20% принимаемых скважин, выбранных случайным образом | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| в) диаметр уширения; | 10 см | То же | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| г) вертикальности оси скважины | 1% | “ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Расположение скважины в плане | По поз. 5 | По поз. 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Сплошность ствола свай, выполненных методом подводного бетонирования | Без нарушений сплошности | Измерительный, испытание образцов, взятых из выбуренных в сваях кернов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Сплошность ствола полых набивных свай | Ствол сваи не должен иметь вывалов бетона площадью 100 см 2 или обнажении рабочей арматуры | Визуальный, каждая свая | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Глубина скважин под сваи стойки, устанавливаемые буроопускным способом, для ростверка: | Отклонения не должны превышать, см: | Измерительный, каждая свая по отметке головы сваи, установленной в скважину | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| а) монолитного; | 5, -20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| б) сборного | 3, -20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Требования к головам свай, кроме свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) | Торцы должны быть горизонтальными с отклонениями не более 5 мм, ширина сколов бетона по периметру сваи не должна превышать 50 мм, клиновидные сколы по углам должны быть не глубже 35 мм и длиной не менее чем на 30 мм короче глубины заделки | Технический осмотр, каждая свая | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Требования к головам свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) | Торцы должны быть горизонтальными с отклонениями не более 0,02, не иметь сколов бетона по | То же | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| периметру шириной более 25 мм, клиновидных сколов углов на глубину более 15 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Монтаж сборных ростверков: | Измерительный | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Смещение относительно разбивочных осей, мм | Отклонения в отметках поверхностей, мм | каждый ростверк | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| а) фундаменты жилых и общественных зданий; | 10 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| б) фундаменты промышленных зданий | 20 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Смещение осей оголовка относительно осей сваи | 10 мм | То же, каждый оголовок | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Толщина растворного шва между ростверком и оголовком | Не более 30 мм | То же | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Толщина шва после монтажа при платформенном опирании | Не должна превышать 8 мм | “ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Толщина зазора между поверхностью грунта и нижней плоскостью ростверка в набухающих грунтах | Не менее установленной в проекте | Измерительный каждый ростверк | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Толщина растворного шва безростверковых свайных фундаментов: между плитой и оголовком; | Должна быть, мм не более: 30 | То же | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| между стеновой панелью и оголовком | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d — диаметр круглой сваи или меньшая сторона прямоугольной Ведомость контроля качества Вид конструктивного элемента: Устройство свайных фундаментов Основание СНиП 3.02.01-87, п.11.6.; табл.18 Дата обследования ___________________________
| “ | З | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Определение
из них значительных (З) —
Обследование провели: __________________________
| Наименование строительной организации | ООО «Южуралстрой» | |
| Объект | жилой дом №22 по адресу микрорайон 33 в г. Челябинске | |
| Сводная ведомость забивки свай | |||||
| (с N | 1 | по N | 4 | ) | |
| Начало | 22 мая 2021 года | Окончание | 3 июня 2021 года |
| N п.п. | N свай | Тип сваи | Дата | Глубина забивки, см | Тип молота | Общее число ударов | Отказ от одного удара, см | Примечание | ||
| По плану свайного поля | смена | по проекту | фактически | при забивке | при добивке | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | 22 | призматическая | 24.05.01 г. | 11,50 | 11,50 | «Монолит» | 23 | 1 | ||
| 2 | 23 | призматическая | 25.05.01 г. | 11,50 | 11,51 | «Монолит» | 23 | 1 | ||
| Исполнитель | мастер Павлов М.Н. | Подпись | ||
| (фамилия, имя, отчество) | ||||
Приемка свайных работ
Приемка свайных работ сопровождается освидетельствованием свайного основания, проверкой соответствия выполненных работ проекту, инструментальной проверкой правильности положения свай или шпунта, контрольными испытаниями свай. Отклонение положения свай от проектного не должно превышать в ростверке ленточного типа одного диаметра сваи, в свайных полях двойных размеров сваи.
При осуществлении контроля качества в процессе и при окончании устройства свайных фундаментов руководствуются следующими критериями:
от качества выполнения свайных работ зависит несущая способность свайных фундаментов, что имеет важнейшее значение для всего здания или сооружения;
устройство свай относится к скрытым работам, требующим пооперационного контроля качества в процессе их устройства.
В общем случае контролируют:
— соответствие поступающих на строительную площадку изделий и материалов проекту;
— соблюдение утвержденной технологии погружения забивных свай;
— несущую способность свай;
— соответствие положения свай в плане геодезической разбивке.
Основным контролируемым параметром является обеспечение несущей способности свай. Несущую способность погруженных свай определяют статическим и динамическим методами.
Определение несущей способности сваи. Для свай-стоек, опирающихся на прочный грунт, главным фактором является прочность материала сваи, так как их забивают в плотные грунты до проектной отметки. Для висячих свай их несущую способность определяют способами пробных нагрузок и динамическим (рис.12).
Рис.12. Определение несущей способности свай:
а — схема испытаний свай статическими грузами; б — то же, гидравлическими домкратами, 1 — испытуемая свая; 2 — платформа для грузов; 3 — грузы (железобетон или металл); 4 — направляющие и удерживающие рычаги;
5 — опорные сваи; 6 — хомуты; 7 — поперечная балка; 8 — домкрат; в — кривая испытаний свай динамической нагрузкой; г — схема автоматического суммирующего отказомера; д — замер отказа при помощи натянутой проволоки; 1 — свая;
2 — хомут; 3 — шарнир; 4 — храповая линейка; 5 — направляющая; 6 — указатель упругого отказа; 7 — мерная линейка для измерения упругого отказа; 8 — хомут опоры; 9 — подкладка;
10 — опора; 11 — шарнир; 12 — указатель остаточного отказа; 13 — мерная линейка для измерения остаточного отказа; 14 — направляющая; 15 — колышки, 16 — натянутая проволока
Статическим методом несущую способность определяют после окончания работ по забивке всех свай. Для этого на сваю сверху воздействуют гидравлическими домкратами до момента смещения ее относительно окружающего грунта. При этом способе пробных нагрузок на сваю передают нагрузку, возрастающую ступенями в 1/10-1/15 предельной расчетной нагрузки, измеряют осадки и строят график зависимости между ними.
За предельно допустимую нагрузку принимают ступень, предшествующую нагрузке, в результате которой свая погрузилась в грунт на величину, более чем в 5 раз превышающую предыдущее погружение. Этот способ надежен, но весьма трудоемок и для оценки прочностных характеристик свайного поля требуется большой промежуток времени (4-12 сут).
Динамический метод основан на косвенной оценке несущей способности забиваемой сваи по значению отказа, поэтому для погружаемых свай этот метод вполне заменяет статический.
Динамический способ основан на равенстве работы, совершаемой молотом при падении, и сваей на пути ее погружения. За основу принимают контрольный отказ, назначаемый проектной организацией. Отказы замеряют отказомерами, которые можно ставить на грунт или подвешивать на сваю с помощью хомута.
Отказомер представляет собой мерную линейку, вдоль которой перемещаются указатели отказов. При погружении сваи в грунт один из указателей движется вниз и показывает на мерной линейке суммарное значение остаточного отказа. При наличии обратного движения сваи вверх за счет упругой реакции грунта второй указатель также перемещается вверх и показывает на мерной линейке суммарное значение упругого отказа.
Учитывая, что в процессе забивки сваи грунт находится в напряженном состоянии, следует иметь в виду, что несущая способность сваи оказывается завышенной. Проверку несущей способности свай производят после отдыха свай и стабилизации грунта, а именно: в супесях — через 5-8 сух, в суглинках — через 15-25 сут и в глинистых грунтах — через 30-35 сут.
При контроле положения сваи в плане следят, чтобы не были превышены допустимые отклонения: — 0,2d для забивных свай при их однорядном расположении и 0,3 d при расположении сваи в два и три ряда в лентах или кустах свай (d — диаметр круглой или максимальный размер прямоугольной сваи). Приемка готовых свайных фундаментов оформляется актом с приложением следующих документов:
паспорта на сваи и сборный ростверк заводов-изготовителей;
акты сдачи свайного поля и готового ростверка;
результаты динамических или статических испытаний свай.
