4 общие положения
4.1 При устройстве свайных фундаментов необходимо руководствоваться требованиями Технического регламента о безопасности зданий и сооружений [2], в том числе:
все работы «должны осуществляться таким образом, чтобы негативное воздействие на окружающую среду было минимальным и не возникала угроза для жизни и здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества, жизни и здоровья животных и растений»(статья 34 [2]);
в ходе строительства «должен осуществляться контроль за соответствием применяемых строительных материалов и изделий, в том числе строительных материалов производимых на территории, на которой осуществляется строительство, требованиям проектной документации в течение всего процесса строительства»(часть 3 статьи 34 [2]).
4.2 При возведении свайных фундаментов из монолитного и сборного бетона и железобетона следует соблюдать требования нормативных документов по организации строительного производства, геодезическим работам, технике безопасности, правилам пожарной безопасности при производстве строительно-монтажных работ и охране окружающей среды.
При производстве земляных работ, устройстве оснований и фундаментов следует выполнять входной, операционный и приемочный контроль, руководствуясь СНиП 3.01.01 [4] и ГОСТ 23616 [23].
Приемку свайных фундаментов следует выполнять с составлением актов освидетельствования скрытых работ и актов освидетельствования ответственных конструкций (приложения 3 и 4 РД-11-02-2006 [14]; модифицированный пункт 4.
12 СП 50-102-2003 [11]; части 4, 5 и 7 статьи 53 [1]).
4.3 Работы по устройству свайных фундаментов производятся по проекту производства работ (ППР), разработку которого выполняет подрядная организация на основании проекта организации строительства (ПОС). ППР согласовывается с проектной организацией, разработавшей проект свайных фундаментов (пункт 15.1.2 СП 50-102-2003 [11]) и заказчиком (пункт 3.11* СНиП 3.01.01-85* [4]).
В противном случае соответствие последовательности и состава операций, осуществляемых при проведении входного, операционного и приемочного контроля, устанавливается на основе положений технологической и нормативно-технической документации, распространяющихся на данные технологические операции.
4.4 При освидетельствовании скрытых работ и ответственных конструкций следует давать оценку выявленных дефектов. При этом целесообразно руководствоваться Классификатором основных видов дефектов в строительстве и промышленности строительных материалов [18].
Извлечение из указанного Классификатора в части устройства свайных фундаментов приведено в приложении 2 настоящего Сборника.
4.5 Освидетельствование скрытых работ и составление соответствующих актов в случаях, когда последующие работы должны начинаться после перерыва, следует производить непосредственно перед производством последующих работ.
4.6 Приемка фундаментных конструкций из свай производится по результатам приемочного контроля на основе проектной и исполнительной документации и является документированным свидетельством пригодности фундаментов для выполнения последующих видов строительно-монтажных работ по возведению здания и сооружения (модернизированный пункт 15.5.1 СП 50-102-2003 [11]).
4.7 Приемку свайных фундаментов осуществляют в два этапа (пункт 15.5.3 СП 50-102-2003 [11]):
1) после погружения и изготовления свай. Результаты приемки могут оформляться Актом освидетельствования ответственных конструкций (приложение 4 РД-11-02-2006 [14]) или Актом освидетельствования и приемки свайного фундамента на забивных сваях (форма Ф-33 Сборника форм [16], Акт по форме Ф-33 приведен в приложении 3 настоящего Сборника);
4.8 Приемка работ по устройству конструкций из свай должна производиться на основании (модернизированный пункт 15.5.5 СП 50-102-2003 [11]):
а) проекта свайного фундамента (приложение Б СП 50-102-2003 [11]) и проекта производства работ;
б) технологических регламентов на производство работ;
в) паспортов заводов-изготовителей на погружаемые сваи и сборные ростверки, а также щебень (гравий), арматуру и товарный бетон для изготавливаемых на площадке свай и монолитных ростверков (приложение Д ГОСТ 13015 [24]; ГОСТ 19804 [25]);
г) журнала учета входного контроля качества материалов и конструкций;
д) общего журнала работ (приложение 1 РД-11-05-2007 [15]);
е) акта на сдачу-приемку котлована под погружение или изготовление свай (см. Сборник 2 «Технологические карты на осуществление контроля качества при проведении земельных работ, устройстве оснований и возведении земляных сооружений»);
ж) акта на геодезическую разбивку осей здания и фундаментов и закрепления строительных осей (пункт 3.5 СНиП 3.01.03-84 [5]; пункт 15.1.6 СП 50-102-2003 [11]; форма акта – приложение 2 РД-11-02-2006 [14]);
з) актов (протоколов) лабораторных испытаний контрольных бетонных образцов (ГОСТ 10180 [27]);
и) исполнительной схемы расположения свай с указанием их отклонений в плане, по глубине и по вертикали, а также исполнительные схемы ростверков, в том числе: высотная исполнительная схема свай после их погружения (забивки); исполнительная схема свайного поля (после срубки свай); исполнительная схема ростверков (пункты 4 ÷ 6 приложения А ГОСТ Р 51872 [22]);
к) журналов погружения или изготовления свай, в том числе:
журнал изготовления буронабивных свай (форма Ф-41 Сборника форм [16]). Форма Журнала приведена в приложении 5 настоящего Сборника;
л) сводных ведомостей погруженных или изготовленных свай (форма Ф-37 Сборника форм [16]). Форма Сводной ведомости приведена в приложении 6 настоящего Сборника;
м) документации по результатам опытных работ, включающей результаты испытаний свай по ГОСТ 5686 [26];
н) актов освидетельствования арматурных каркасов и скважин перед бетонированием изготовляемых на площадке свай (приложение 3 РД-11-02-2006 [14]);
о) актов освидетельствования бетонной подготовки, опалубки, арматурных каркасов перед бетонированием изготавливаемых на площадке монолитных ростверков и приемки свайных ростверков (приложение 3 РД-11-02-2006 [14]; пункт 15.5.20 СП 50-102-2003 [11]).
Залог сваи
Поскольку измерение отказа сваи требует максимально точных данных, а определить величину углубления железобетонной конструкции от одного удара сваебойного молота практически не возможно, отказ принято высчитывать на основании залога.
Залог определяется исходя из типа используемого для погружения сваи оборудования:
После определения глубины погружения сваи от залога (при использовании временного залога фиксируется количество ударов сваебойного механизма) рассчитывается средняя величина погружения сваи от одного удара. Полученный отказ сопоставляется с проектными данными, на основании чего принимается решение о завершенности погружения.
Нередко встречаются ситуации, когда погружение сваи практически остановилось из-за возросшего сопротивления почвы, но снятый фактический залог не соответствует проектному. Это происходит из-за образования под острием сваи пласта твердого грунта, который уплотняется под воздействием ударных нагрузок.
Также причиной нулевой продуктивности забивки сваи может стать отток воды от контактирующих со стенками сваи грунтов, в результате чего возрастает сила «сухого» трения почвы о ствол сваи.
В таком случае погружение сваи прекращается на определенный срок от 3 до 7 дней. По истечению данного времени происходит разуплотнение грунта под острием сваи, после чего производится ее добивка до получения требуемого отказа.
Как уже было сказано, в процессе погружения сваи происходят изменения структуры почвы, по причине которых величина отказа, полученная сразу по завершению погружения, не может считаться фактически достоверной и использоваться для определения несущей способности железобетонной опоры.
В строительную практику введены понятия истинного и ложного отказа, согласно которым величина полученных в отличающихся условиях отказов классифицируется и используется в разных целях:
Продолжительность отдыха определяется исходя из свойств конкретного грунта, поскольку разница в сроках восстановления характерна не только для разных типов почвы, но и для одинаковых грунтов, обладающих разной плотностью и насыщенностью влагой.
После восстановления грунтом структурных связей несущая способность свайной опоры всегда возрастает по отношению к первоначальной величине, полученной сразу по завершению забивки сваи. Данную взаимосвязь вы можете увидеть на нижеприведенном графике, где:
Отказ сваи
На данной странице пойдет речь о отказе сваи. Вы узнаете, что означает и как высчитывается данная величина.
- Что называют отказом сваи
- Залог сваи
- Истинный и ложный отказ сваи
- Расчёты для определения отказа сваи
- Отказ сваи СНиП
- Заказ свайных работ в нашей компании
- При забивке свай дизельными молотами одиночного действия (ударная часть которых падает на ствол сваи под воздействием силы гравитации) в качестве залога берется серия из 10 ударов;
- При погружении свай ударными механизмами двойного действия (гидромолотами, ударная часть которых опускается в низ под воздействием гидравлического привода) и вибропогружателями залог берется за одну минуту работы оборудования.
- Ложный отказ — это данные, полученные непосредственно по завершению погружения сваи, в момент, когда ее углубление от залога соответствует проектным расчетам;
- Истинный отказ — величина, полученная по истечению периода отдыха сваи, в грунтах, восстановивших свои структурные связи.
- Рнач и Рмах — первоначальная и итоговая несущая способность сваи;
- Т — прошедшее время.
Мы рассмотрим отличия ложных и истинных отказов, и изучим особенности расчетов, которые применяются для определение отказа сваи согласно требованиям действующих строительных норм.
Понятие отказа введено в строительную практику с целью определения глубины расположения сваи в почве так, чтобы ее нижняя часть опиралась на высокоплотные глубинные грунты, обладающие высокой несущей способностью.
По факту момент отказа наступает тогда, когда свая не может больше погружаться в почву под воздействием сваебойного механизма из-за возросшего сопротивления грунта.
Измерение отказа сваи осуществляется с помощью прогибомера — механизма, позволяющего с точностью до 0.1 миллиметра определить перемещение железобетонной конструкции в вертикальной плоскости.
Существует два понятия отказа — фактический и проектный. Фактический отказ определяется непосредственно в процессе погружения сваи с помощью вышеуказанного оборудования. Проектный отказ вычисляется на основе приведенных в строительных нормах формул еще на стадии проектировании свайного фундамента.
Залог сваи
Поскольку измерение отказа сваи требует максимально точных данных, а определить величину углубления железобетонной конструкции от одного удара сваебойного молота практически не возможно, отказ принято высчитывать на основании залога.
Залог определяется исходя из типа используемого для погружения сваи оборудования:
После определения глубины погружения сваи от залога (при использовании временного залога фиксируется количество ударов сваебойного механизма) рассчитывается средняя величина погружения сваи от одного удара. Полученный отказ сопоставляется с проектными данными, на основании чего принимается решение о завершенности погружения.
Нередко встречаются ситуации, когда погружение сваи практически остановилось из-за возросшего сопротивления почвы, но снятый фактический залог не соответствует проектному. Это происходит из-за образования под острием сваи пласта твердого грунта, который уплотняется под воздействием ударных нагрузок.
Также причиной нулевой продуктивности забивки сваи может стать отток воды от контактирующих со стенками сваи грунтов, в результате чего возрастает сила «сухого» трения почвы о ствол сваи.
В таком случае погружение сваи прекращается на определенный срок от 3 до 7 дней. По истечению данного времени происходит разуплотнение грунта под острием сваи, после чего производится ее добивка до получения требуемого отказа.
Как уже было сказано, в процессе погружения сваи происходят изменения структуры почвы, по причине которых величина отказа, полученная сразу по завершению погружения, не может считаться фактически достоверной и использоваться для определения несущей способности железобетонной опоры.
В строительную практику введены понятия истинного и ложного отказа, согласно которым величина полученных в отличающихся условиях отказов классифицируется и используется в разных целях:
Продолжительность отдыха определяется исходя из свойств конкретного грунта, поскольку разница в сроках восстановления характерна не только для разных типов почвы, но и для одинаковых грунтов, обладающих разной плотностью и насыщенностью влагой.
После восстановления грунтом структурных связей несущая способность свайной опоры всегда возрастает по отношению к первоначальной величине, полученной сразу по завершению забивки сваи. Данную взаимосвязь вы можете увидеть на нижеприведенном графике, где:
Расчёты проводимые для определения отказа сваи
Чтобы провести проектные расчеты по определению отказа железобетонной сваи необходимо обладать следующей исходной информацией:
- Масса ударной части сваебойного молота, с помощью которого производится погружение сваи;
- Общая масса сваебойного оборудования;
- Фактический коэффициент сопротивления почвы, определенный в процессе геодезических изысканий;
- Массогабаритные характеристики погружаемой сваи — площадь ее сечения и вес;
- Ударная энергия, которую развивает использующееся для забивки сваи оборудование;

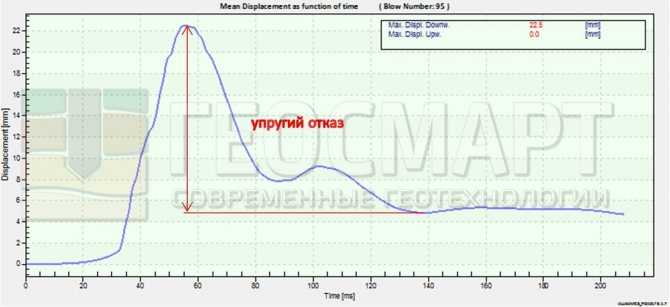

- Величина упругого и остаточного (фактического) отказа, полученная в процессе забивки пробных свай.
- А — площадь сечения ствола сваи;
- М — фактический коэфф. сопротивления грунта;
- Еd — ударная энергия использующегося сваебойного оборудования;
- м1 — общая масса ударного молота либо вибропогружателя;
- м2 — совокупная масса наголовника сваебойного механизма и сваи;
- м4 — вес ударной части сваебойного оборудования;
- Sа — величина остаточного отказа пробных свай;
- Sеl — упругий отказ пробных свай.
- СНиП № 3.02.01 от 01.07.1988 года «Земляные сооружения, основания и фундаменты» (и дополнение к нему — форма №23 «Пособие по выполнению работ при обустройстве оснований и фундаментов);
- СНиП № 2.02.03 от 20.11.1985 «Свайные фундаменты».
Расчет проектного отказа свай может проводиться по одной из двух формул, выбор которых зависит от величины остаточного отказа (Sa) пробных свай. Если предварительная забивка показала, что величина Sa меньше 2 миллиметров, используется формула:
Если показатель Sa превышает 2 мм., используется формула:
В которых:
Полученная величина отказа является проектной, именно с ней сопоставляется фактический отказ и принимается решение о завершении погружения опоры либо необходимости выжидания отдыха грунта для последующей добивки сваи.
Отказ сваи снип
Регламент расчета проектных данных и требования к определению ложного и истинного отказа забиваемых свай приведены в нормативных документах:
Услуги нашей компании
Полезные материалы
Составные железобетонные сваи
На данной странице представлена детальная информация по составным железобетонным сваям.
Шпунтовые сваи
Шпунт Ларсена – это профиль из металла, сформированный в виде жёлоба, имеющего на боковых стенках закруглённые края.
Сборник 3. технологические карты на осуществление контроля качества работ при устройстве свайных фундаментов (к практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства)
ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ЦЕНТР НАУЧНО-МЕТОДИЧЕСКОГО ОБЕСПЕЧЕНИЯ ИНЖЕНЕРНОГО СОПРОВОЖДЕНИЯ ИНВЕСТИЦИЙ В
СТРОИТЕЛЬСТВЕ»
(ОАО «ЦЕНТРИНВЕСТпроект»)
СБОРНИК 3
Технологические карты на осуществление контроля качества работ
при устройстве свайных фундаментов
(к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора)
за строительством объектов капитального строительства)
Москва 2022
Настоящий сборник разработан в развитие положений Раздела 8 «Состав и содержание работ по техническому надзору в процессе строительства» Практического пособия по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства (далее – Пособие).
В Сборнике рассмотрены общие вопросы контроля качества работ при пробной забивке и испытании свай, устройстве свайных фундаментов, а также изготовлении буронабивных свай. Одновременно указываются, а, в ряде случаев, приводятся формы документов, которые составляются (заполняются) в процессе проведения этих работ.
Сборник предназначен для специалистов служб заказчика (застройщика) осуществляющих технический надзор за строительством объектов капитального строительства и может быть полезен для иных субъектов инвестиционной деятельности (проектировщиков, строительных подрядчиков), принимающих участие в разработке и реализации инвестиционных проектов.
СОДЕРЖАНИЕ
СБОРНИК 3 Технологические карты на осуществление контроля
качества работ при устройстве свайных фундаментов
1 область применения
1.1 В настоящем Сборнике рассматриваются вопросы контроля качества работ при пробной забивке свай и устройстве свайных фундаментов на основе предварительного изготовленных свай, погружаемых способом забивки или вибропогружения, а также при изготовлении буронабивных свай.
1.2 В Сборнике не рассматриваются вопросы контроля качества работ при устройстве вдавливаемых, винтовых, бурозавинчивающихся свай и буроинъекционных свай, строящихся объектов капитального строительства, а также при устройстве свайных фундаментов при реконструкции зданий и сооружений.
2 нормативные ссылки
В настоящем Сборнике имеют место ссылки на законодательные и нормативные правовые акты Российской Федерации, нормативно-технические и организационно-методические документы, приведенные в Библиографии.
3 термины и определения
В настоящем Сборнике применены термины, приведенные в приложении 1 Практического пособия по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства, по ГОСТ Р 21.1001 [32], а также следующие термины с соответствующими определениями:
3.1 основание здания или сооружения (далее также – основание): Массив грунта, воспринимающий нагрузки и воздействия от здания или сооружения и передающий на здание или сооружение воздействия от природных и техногенных процессов, происходящих в массиве грунта (пункт 13 части 2 статьи 2 [2]);
3.2 сеть инженерно-технического обеспечения: Совокупность трубопроводов, коммуникаций и других сооружений, предназначенных для инженерно-технического обеспечения зданий и сооружений (пункт 20 части 2 статьи 2 [2]);
3.3 свая одиночная: Свая, отстоящая от соседних свай в кусте, свайном поле, ленте на расстоянии более 8 d (приложение А СП 50-102-2003 [11]);
3.4 свая буронабивная: Разновидность железобетонных свай сплошного или полого сечения, изготовляемые в предварительно пробуренных скважинах непосредственно на строительной площадке;
3.5 ростверк: Распределительная балка или плита, объединяющая поверху группы или ряды свай (приложение А СП 50-102-2003 [11]);
3.6 ростверк высокий: Ростверк, подошва которого расположена выше поверхности грунта и не соприкасается с ним (приложение А СП 50-102-2003 [11]);
3.8 свайный фундамент: Фундамент, в котором используются сваи для передачи нагрузки от здания или сооружения на основание.
4 общие положения
4.1 При устройстве свайных фундаментов необходимо руководствоваться требованиями Технического регламента о безопасности зданий и сооружений [2], в том числе:
все работы «должны осуществляться таким образом, чтобы негативное воздействие на окружающую среду было минимальным и не возникала угроза для жизни и здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества, жизни и здоровья животных и растений»(статья 34 [2]);
в ходе строительства «должен осуществляться контроль за соответствием применяемых строительных материалов и изделий, в том числе строительных материалов производимых на территории, на которой осуществляется строительство, требованиям проектной документации в течение всего процесса строительства»(часть 3 статьи 34 [2]).
4.2 При возведении свайных фундаментов из монолитного и сборного бетона и железобетона следует соблюдать требования нормативных документов по организации строительного производства, геодезическим работам, технике безопасности, правилам пожарной безопасности при производстве строительно-монтажных работ и охране окружающей среды.
При производстве земляных работ, устройстве оснований и фундаментов следует выполнять входной, операционный и приемочный контроль, руководствуясь СНиП 3.01.01 [4] и ГОСТ 23616 [23].
Приемку свайных фундаментов следует выполнять с составлением актов освидетельствования скрытых работ и актов освидетельствования ответственных конструкций (приложения 3 и 4 РД-11-02-2006 [14]; модифицированный пункт 4.
12 СП 50-102-2003 [11]; части 4, 5 и 7 статьи 53 [1]).
4.3 Работы по устройству свайных фундаментов производятся по проекту производства работ (ППР), разработку которого выполняет подрядная организация на основании проекта организации строительства (ПОС). ППР согласовывается с проектной организацией, разработавшей проект свайных фундаментов (пункт 15.1.2 СП 50-102-2003 [11]) и заказчиком (пункт 3.11* СНиП 3.01.01-85* [4]).
В противном случае соответствие последовательности и состава операций, осуществляемых при проведении входного, операционного и приемочного контроля, устанавливается на основе положений технологической и нормативно-технической документации, распространяющихся на данные технологические операции.
4.4 При освидетельствовании скрытых работ и ответственных конструкций следует давать оценку выявленных дефектов. При этом целесообразно руководствоваться Классификатором основных видов дефектов в строительстве и промышленности строительных материалов [18].
Извлечение из указанного Классификатора в части устройства свайных фундаментов приведено в приложении 2 настоящего Сборника.
4.5 Освидетельствование скрытых работ и составление соответствующих актов в случаях, когда последующие работы должны начинаться после перерыва, следует производить непосредственно перед производством последующих работ.
4.6 Приемка фундаментных конструкций из свай производится по результатам приемочного контроля на основе проектной и исполнительной документации и является документированным свидетельством пригодности фундаментов для выполнения последующих видов строительно-монтажных работ по возведению здания и сооружения (модернизированный пункт 15.5.1 СП 50-102-2003 [11]).
4.7 Приемку свайных фундаментов осуществляют в два этапа (пункт 15.5.3 СП 50-102-2003 [11]):
1) после погружения и изготовления свай. Результаты приемки могут оформляться Актом освидетельствования ответственных конструкций (приложение 4 РД-11-02-2006 [14]) или Актом освидетельствования и приемки свайного фундамента на забивных сваях (форма Ф-33 Сборника форм [16], Акт по форме Ф-33 приведен в приложении 3 настоящего Сборника);
4.8 Приемка работ по устройству конструкций из свай должна производиться на основании (модернизированный пункт 15.5.5 СП 50-102-2003 [11]):
а) проекта свайного фундамента (приложение Б СП 50-102-2003 [11]) и проекта производства работ;
б) технологических регламентов на производство работ;
в) паспортов заводов-изготовителей на погружаемые сваи и сборные ростверки, а также щебень (гравий), арматуру и товарный бетон для изготавливаемых на площадке свай и монолитных ростверков (приложение Д ГОСТ 13015 [24]; ГОСТ 19804 [25]);
г) журнала учета входного контроля качества материалов и конструкций;
д) общего журнала работ (приложение 1 РД-11-05-2007 [15]);
е) акта на сдачу-приемку котлована под погружение или изготовление свай (см. Сборник 2 «Технологические карты на осуществление контроля качества при проведении земельных работ, устройстве оснований и возведении земляных сооружений»);
ж) акта на геодезическую разбивку осей здания и фундаментов и закрепления строительных осей (пункт 3.5 СНиП 3.01.03-84 [5]; пункт 15.1.6 СП 50-102-2003 [11]; форма акта – приложение 2 РД-11-02-2006 [14]);
з) актов (протоколов) лабораторных испытаний контрольных бетонных образцов (ГОСТ 10180 [27]);
и) исполнительной схемы расположения свай с указанием их отклонений в плане, по глубине и по вертикали, а также исполнительные схемы ростверков, в том числе: высотная исполнительная схема свай после их погружения (забивки); исполнительная схема свайного поля (после срубки свай); исполнительная схема ростверков (пункты 4 ÷ 6 приложения А ГОСТ Р 51872 [22]);
к) журналов погружения или изготовления свай, в том числе:
журнал изготовления буронабивных свай (форма Ф-41 Сборника форм [16]). Форма Журнала приведена в приложении 5 настоящего Сборника;
л) сводных ведомостей погруженных или изготовленных свай (форма Ф-37 Сборника форм [16]). Форма Сводной ведомости приведена в приложении 6 настоящего Сборника;
м) документации по результатам опытных работ, включающей результаты испытаний свай по ГОСТ 5686 [26];
н) актов освидетельствования арматурных каркасов и скважин перед бетонированием изготовляемых на площадке свай (приложение 3 РД-11-02-2006 [14]);
о) актов освидетельствования бетонной подготовки, опалубки, арматурных каркасов перед бетонированием изготавливаемых на площадке монолитных ростверков и приемки свайных ростверков (приложение 3 РД-11-02-2006 [14]; пункт 15.5.20 СП 50-102-2003 [11]).
5 пробная забивка и испытание свай
Состав операций и средства контроля
| Этапы работ | Контролируемые операции | Контроль (метод, объем) | Документация |
| Подготов.-ные работы | Проверить: | Паспорта (сертификаты), акт освидетельствования скрытых работ, общий журнал работ | |
| — наличие документа о качестве; | Визуальный | ||
| — качество поверхности и внешнего вида свай, точность их геометрических параметров; | Визуальный, измерительный | ||
| — наличие разбивки свайного поля; | Визуальный | ||
| — наличие ППР на устройство свайного фундамента; | То же | ||
| — наличие акта освидетельствования ранее выполненных земляных работ; | То же | ||
| — наличие разметки свай; | То же | ||
| — соответствие сваебойного оборудования проекту. | То же | ||
| Забивка свай и срубка голов свай | Контролировать: | Общий журнал работ, журнал забивки свай | |
| — точность установки на место погружения свай; | Измерительный | ||
| — величину отказа забиваемых свай; | То же | ||
| — амплитуду колебаний свай в конце вибропогружения; | То же | ||
| — положение в плане забиваемых свай; | То же | ||
| — отметки голов свай; | То же | ||
| — вертикальность оси забиваемых свай; | То же, 20 % свай, выбранных случайным образом | ||
| — размеры дефектов голов свай. | Технический осмотр, каждая свая | ||
| Приемка выполненных работ | Проверить: | Акт освидетельствования скрытых работ, исполнительная геодезическая схема | |
| — фактические отклонения забитых свай от разбивочных осей в плане и от проектной отметки по высоте; | Измерительный, каждая свая | ||
| — соответствие расположения свай в плане свайного поля проекту. | Визуальный, измерительный | ||
| Контрольно-измерительный инструмент: рулетка металлическая, отвес, нивелир, теодолит, тахеометр. |
| Входной и операционный контроль осуществляют: мастер (прораб), геодезист — в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика. |
Технические требования и предельные отклонения
СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты.», п. 11.6, табл. 18 (выдержки из таблицы)или
СП 45.13330.2022 «Земляные сооружения, основания и фундаменты.», п. 12.7.5, табл. 12.1 (выдержки из таблицы)
| Технические требования | Предельные отклонения | Контроль (метод и объем) |
| 1. Установка на место погружения свай размером по диагонали или диаметру, м: | Без кондуктора, мм | С кондуктором, мм | Измерительный, каждая свая |
| до 0,5 | ± 10 | ± 5 | |
| 0,6 — 1,0 | ± 20 | ± 10 | |
| свыше 1,0 | ± 30 | ± 12 |
| 2. Величина отказа забиваемых свай | Не должна превышать расчетной величины | То же | |||
| 3. Амплитуда колебаний в конце вибропогружения свай и свай-оболочек | То же | То же | |||
| 4. Положение в плане забивных свай диаметром или стороной сечения до 0,5 м включительно: | То же | ||||
| а) однорядное расположение свай: | |||||
| поперек оси свайного ряда | ± 0,2 d | ||||
| вдоль оси свайного ряда | ± 0,3 d | ||||
| б) кустов и лент с расположением свай в два и три ряда: | |||||
| крайних свай поперек оси свайного ряда | ± 0,2 d | ||||
| остальных свай и крайних свай вдоль свайного ряда | ± 0,3 d | ||||
| в) сплошное свайное поле под все зданием или сооружением: | |||||
| крайние сваи | ± 0,2 d | ||||
| средние сваи | ± 0,4 d | ||||
| г) одиночные сваи | ± 5 см | ||||
| д) сваи-колонны | ± 3 см | ||||
| 5. Положение в плане забивных, набивных и буронабивных свай диаметром более 0,5 м: | То же | ||||
| а) поперек ряда | ± 10 см | ||||
| б) вдоль ряда при кустовом расположении свай | ± 15 см | ||||
| в) для одиночных полых круглых свай под колонны | ± 8 см | ||||
| 6. Положение свай, расположенных по фасаду моста: | В плане | Наклон оси | То же | |
| в уровне пов-ти суши | в уровне аква- тории | |||
| а) в два ряда и более | ± 0,05 d | ± 0,1 d | 100:1 | |
| б) в один ряд | ± 0,02 d | ± 0,04 d | 200:1 | |
| 7. Отметки голов свай: | То же | ||||
| а) с монолитным ростверком | ± 3 см | ||||
| б) со сборным ростверком | ± 1 см | ||||
| в) безростверковый фундамент со сборным оголовком | ± 5 см | ||||
| г) сваи-колонны | – 3 см (± 3 см в СП) | ||||
| 8. Вертикальность оси забивных свай кроме свай-стоек | ± 2 % | Измерительный, 20 % свай, выбранных случайным образом | |||
| 13. Сплошность ствола свай, выполненных методом подводного бетонирования | Ствол сваи не должен иметь нарушений сплошности | Измерительный, испытание образцов, взятых из выбуренных в сваях кернов или другим способом |
| 14. Сплошность ствола полых набивных свай | Ствол не должен иметь вывалов бетона площадью свыше 100 см2 или обнажений рабочей арматуры | Визуальный, каждая свая |
| 16. Требования к головам свай, кроме свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) | Торцы должны быть горизонтальными с отклонениями не более 5°, ширина сколов бетона по периметру сваи не должна превышать 50 мм, клиновидные сколы по углам должны быть не глубже 35 мм и длиной не менее чем на 30 мм короче глубины заделки | Технический осмотр, каждая свая |
| 17. Требования к головам свай, на которые нагрузки передаются непосредственно без оголовка (платформенный стык) | Торцы должны быть горизонтальными с отклонениями не более 0,02, не иметь сколов бетона по периметру шириной более 25 мм, клиновидных сколов углов на глубину более 15 мм | То же |
| Примечание: d — диаметр круглой сваи или меньшая сторона прямоугольной. |
Требования к качеству применяемых конструкций
ГОСТ 19804-91 «Сваи железобетонные. Технические условия.» , п. 1.3.11, табл. 3
или
ГОСТ 19804-2022 «Сваи железобетонные заводского изготовления.» , п. 6.13, табл. 3
| Наименование отклонения геометрического параметра сваи | Наименование геометрического параметра сваи, мм | Предельные отклонения, мм |
| Отклонение от линейного размера | Длина призматической (цилиндрической) части сваи с ненапрягаемой арматурой при длине сваи: |
| до 8000 включ. | ±25 |
| св. 8000 до 16000 включ. | ±30 |
| св. 16000 | ±40 |
| То же, свай с напрягаемой арматурой | ±50 |
| Размер (наружный диаметр) поперечного сечениясваи: | |
| до 250 включ. | 15;-6 |
| св. 250 до 500 включ. | 20;-8 |
| св. 500 до 1000 включ. | 25; -10 |
| св. 1000 до 1600 включ. | 30; -12 |
| св. 1600 до 2500 включ. | 40; -15 |
| св. 2500 | 50; -16 |
| Толщина стенки сваи типов СП, СК и СО: | |
| до 120 включ. | 10;-5 |
| св. 120 до 250 включ. | 25;-6 |
| Длина острия или наконечника | ±30 |
| Расстояние от центра острия или наконечника до боковой поверхности сваи | 15 |
| Расстояние от центра подъемной (монтажной) петли, штыря, втулки и отметки для строповки до концов сваи | ±50 (50 в новом ГОСТе) |
| Отклонение от прямолинейности профиля боковых граней призматической части ствола (направляющих цилиндрической поверхности) сваи на всей длине, мм: | ||
| до 8000 включ. | — | ±25 |
| св. 8000 до 16000 включ. | — | ±30 |
| св. 16000 | — | ±40 |
| Отклонение от перпендикулярности торцевой плоскости: | ||
| в голове сваи и сваи-оболочки | — | 0,015 размера стороны (диаметра) поперечного сечения сваи |
| в зоне стыка составной сваи сплошного квадратного сечения | — | 0,01 размера стороны (диаметра) поперечного сечения сваи |
| в зоне стыка составной сваи-оболочки | — | 0,005 размера стороны (диаметра) поперечного сечения сваи |
